Провокация: «Это не станция, это машина». В половине случаев верно ровно наоборот — обрывы DC-сессии вызваны связкой факторов, и пока их не разделить, владелец платит за лишние замены.
Табло станции отсчитывает киловатты, и на 47% заряд внезапно падает в ноль. Через минуту попытка повторяется — и снова обрыв, уже с раздражающим «Charging fault». Владелец винит станцию, оператор указывает на машину, а реальная причина часто лежит в зоне контакта или протокола согласования. В этой теме дорогая ошибка — менять блоки без разделения причин. Нужно понять, кто именно обрывает сессию: контакт, протокол согласования или защитный алгоритм батареи.
Обрывы быстрой зарядки чаще связаны с перегревом контакта, нестабильным согласованием сессии или защитным ограничением BMS. Причина подтверждается только по логам и физическим измерениям.
Симптом проявляется по-разному: иногда зарядка останавливается на одном и том же проценте, иногда плавает в диапазоне 20–80%. Порт может греться до дискомфортной температуры, а на экране мелькают коды P33E6, P1AEE или B2485. Без понимания контекста эти коды не говорят ничего конкретного. Важно зафиксировать условия: температура воздуха, уровень заряда, тип станции, длительность сессии до обрыва. Только тогда диагностика становится прицельной, а не методом перебора.
Почему BYD обрывает быструю зарядку: три главные причины и как их различить
Первая причина — повреждение контактной группы порта. Микродуга между контактами создаёт локальный перегрев, сопротивление растёт, и станция прерывает сессию по защите. Это подтверждается миллиомметром: переходное сопротивление выше 5 мОм на силовом контакте — уже повод для ремонта. Визуально можно увидеть потемнение или оплавление на пинах разъёма. Такой дефект не исчезнет сам и будет прогрессировать с каждой новой сессией.
Вторая причина — сбой в протоколе согласования между автомобилем и станцией. Процесс handshake включает десятки параметров: запрос тока, подтверждение напряжения, контроль изоляции, проверку блокировки коннектора. Если один из этапов не проходит валидацию, станция обрывает сессию. Это может быть связано с устаревшей прошивкой бортового зарядного устройства или нестандартной реализацией протокола на конкретной станции. Проверка на эталонной станции с актуальным софтом помогает отсечь этот фактор.
Типовые коды при сбое согласования: P33E6 (ошибка коммуникации с зарядной станцией), P1AEE (несоответствие параметров сессии), B2485 (таймаут блокировки коннектора).
Защитное ограничение BMS как реакция на температуру или дисбаланс ячеек
Третья причина — сама батарея ограничивает ток из-за внутренних условий. Если температура батареи выходит за рабочий коридор (ниже 5°C или выше 45°C), BMS снижает допустимую мощность вплоть до полного запрета быстрой зарядки. Аналогично работает защита при дисбалансе ячеек: если разброс напряжений превышает 50 мВ, система не даст заряжать на полной мощности. Это не поломка, а штатная реакция на условия эксплуатации. Решение здесь — не замена блоков, а балансировка и контроль температурного режима.
Четвёртая, менее очевидная причина — механический износ блокировки коннектора. Если замок не фиксирует разъём с нужным усилием, возникает микровибрация контактов под нагрузкой. Это создаёт переходное сопротивление и локальный нагрев. Проверяется визуально и тактильно: коннектор должен входить с ощутимым щелчком и не иметь люфта. Если механизм изношен, его восстанавливают или меняют до начала работ с электрической частью.
Диагностика обрывов быстрой зарядки: пошаговый протокол без лишних замен

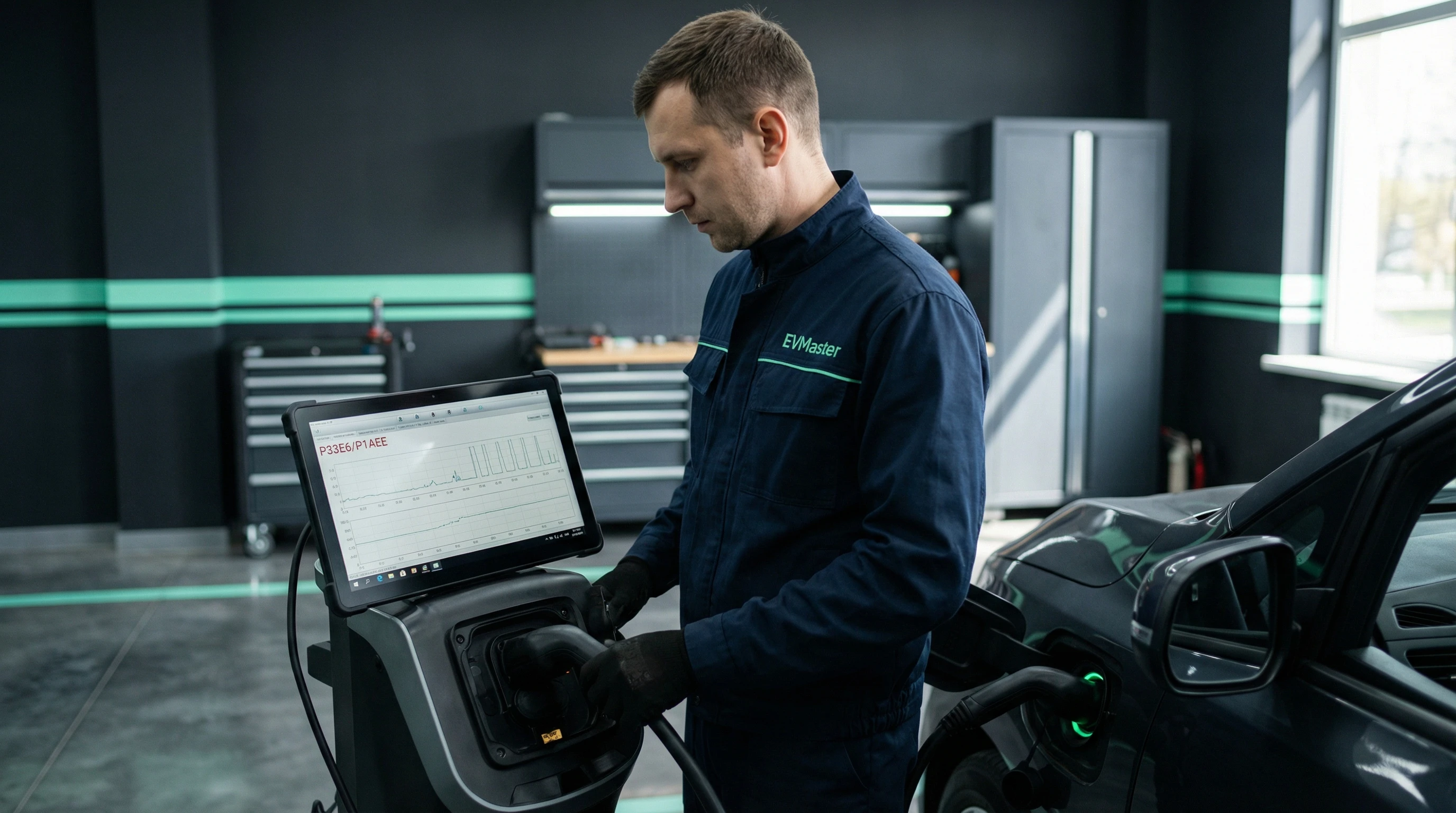

Диагностика начинается с фиксации исходных условий. Мастер записывает: на каком проценте заряда произошёл обрыв, какая была температура окружающей среды, тип станции и её мощность, длительность сессии до сбоя. Затем считываются активные коды ошибок и стоп-кадр параметров. Это даёт первичную картину: что видела система в момент отказа. Без этого шага дальнейшая работа превращается в угадывание.
- Шаг 1. Логирование процесса рукопожатия и первых минут сессии
- Подключаем диагностический сканер и запускаем запись параметров зарядки в реальном времени. Фиксируем запрос тока от автомобиля, фактический ток от станции, напряжение на входе, температуру порта и батареи. Если обрыв повторяется, сравниваем параметры успешной и неуспешной сессии. Расхождение в температуре порта более 15°C или просадка напряжения более 5% указывают на контактный дефект. Нестабильность тока при стабильном напряжении говорит о проблеме согласования.
- Шаг 2. Проверка контактной группы порта на сопротивление и следы микродуги
- Отключаем высоковольтную систему по протоколу LOTO и измеряем переходное сопротивление каждого силового контакта миллиомметром. Норма — не более 3 мОм на контакт. Превышение указывает на окисление, оплавление или механическое повреждение. Визуальный осмотр под увеличением выявляет потемнение, следы дуги, деформацию пинов. Тепловизор показывает зоны локального перегрева даже при отсутствии видимых повреждений. Если дефект подтверждён, переходим к ремонту контактной группы.
- Шаг 3. Сравнение поведения на двух разных станциях и при разных уровнях заряда
- Проводим контрольную зарядку на эталонной станции с актуальной прошивкой и стабильной репутацией. Если обрыв не повторяется, проблема в протоколе согласования конкретной станции или её технического состояния. Если обрыв происходит и здесь, фиксируем уровень заряда: если это всегда один и тот же диапазон (например, 40–50%), причина в BMS или балансировке ячеек. Если обрыв плавает по всему диапазону, возвращаемся к контактной группе и механике блокировки.
- Шаг 4. Анализ ограничений BMS по температуре и внутренним условиям батареи
- Считываем параметры батареи: температуру модулей, дисбаланс ячеек, историю термических событий. Если температура батареи ниже 10°C или выше 40°C в момент обрыва, BMS могла ограничить ток по защите. Дисбаланс ячеек более 50 мВ также триггерит снижение мощности. В этом случае проводим балансировку и повторяем сессию после прогрева батареи до рабочего диапазона 15–35°C. Если обрыв исчезает, причина была в штатной защите, а не в поломке.
После диагностики формируется чёткий вывод: контактный дефект, программная несовместимость или защитная реакция BMS. Это определяет объём работ и исключает лишние замены. Клиент получает отчёт с замерами, графиками и фотофиксацией дефектов. Прозрачность на этом этапе — основа доверия и правильного решения.
Решение проблемы в EVMaster: что делаем пошагово и как подтверждаем результат

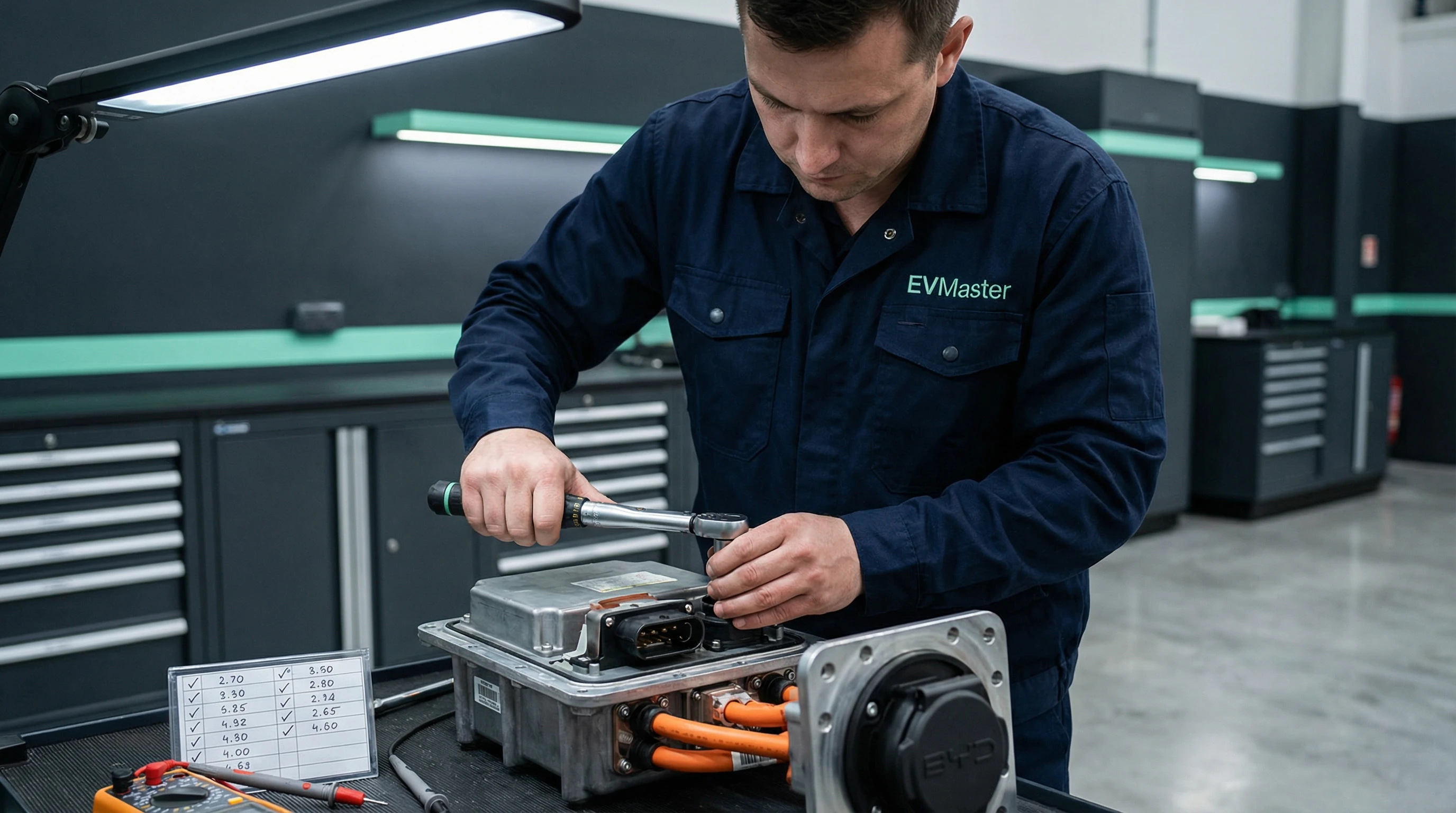

Если диагностика выявила контактный дефект, первый шаг — восстановление или замена повреждённых элементов контактной группы порта. Снимаем порт, разбираем, оцениваем состояние каждого пина. Окисленные контакты зачищаем, оплавленные меняем на оригинальные. Проверяем прижимное усилие пружин: оно должно обеспечивать стабильный контакт под нагрузкой. После сборки измеряем переходное сопротивление повторно — оно должно быть ниже 3 мОм. Только после этого переходим к электрической части.
Если причина в программном согласовании, обновляем параметры и калибровки бортового зарядного устройства и BMS. Это делается через OEM-сканер с доступом к заводским адаптациям. Проверяем версию прошивки: если она устарела, рекомендуем обновление ПО BYD с проверкой совместимости. После обновления сбрасываем адаптации зарядной системы и проводим процедуру обучения. Это позволяет системе заново откалибровать параметры рукопожатия под актуальные стандарты станций.
Механизм блокировки коннектора проверяем на усилие срабатывания и отсутствие люфта. Если замок изношен, меняем актуатор или восстанавливаем механическую часть. Это критично для стабильности контакта: даже микровибрация под нагрузкой создаёт переходное сопротивление и нагрев. После ремонта механики проводим тестовую блокировку с измерением усилия — оно должно соответствовать заводским допускам.
Контрольная сессия проводится на той же станции, где проявлялся симптом. Это единственный способ подтвердить, что причина устранена, а не просто временно скрыта.
Контроль качества: как мы подтверждаем устранение причины
После ремонта запускаем контрольную зарядку с полным логированием параметров. Сессия должна пройти без обрыва на интервале, где ранее происходил сбой. Температура контактов остаётся в рабочем коридоре (не выше 50°C), ток стабилен, напряжение без просадок. В логах не должно быть повторных ошибок согласования или защитных ограничений. Если все параметры в норме, проводим вторую контрольную сессию на другой станции для подтверждения универсальности решения.
Клиент получает отчёт с графиками тока и напряжения до и после ремонта, фотофиксацией устранённых дефектов, замерами сопротивления и температуры. Это не просто бумага — это доказательство, что работа выполнена по причине, а не наугад. Рекомендации по эксплуатации включают оптимальный диапазон температур для зарядки, частоту профилактических осмотров порта, выбор станций с актуальным софтом. Всё это продлевает ресурс системы и снижает риск повторных обрывов.
Профилактика обрывов зарядки: что делать владельцу и когда приезжать на осмотр
Регулярный осмотр зарядного порта — это не параноя, а практичная привычка. Раз в три месяца проверяйте контакты на отсутствие окисления, потемнения, следов нагара. Если заметили изменение цвета пинов или запах при зарядке — это повод для внепланового визита. Не ждите, пока обрыв станет постоянным. Ранняя диагностика обходится дешевле и быстрее, чем ремонт после критического повреждения контактов.
- Избегайте зарядки при температуре ниже 0°C без предварительного прогрева батареи.
- Не дёргайте коннектор во время сессии — это создаёт микровибрацию и ускоряет износ контактов.
- Выбирайте станции с регулярным техническим обслуживанием и актуальной прошивкой.
- Фиксируйте условия, при которых происходят обрывы: процент заряда, температура, тип станции.
- Не очищайте коды ошибок самостоятельно — они нужны для диагностики.
Балансировка ячеек батареи — ещё один элемент профилактики. Если вы регулярно заряжаете автомобиль только до 80% и редко доводите до 100%, дисбаланс накапливается. Раз в месяц проводите полный цикл зарядки до 100% с последующей выдержкой в течение часа. Это позволяет BMS выровнять напряжения ячеек и снизить риск защитных ограничений при быстрой зарядке. Если дисбаланс уже превышает 50 мВ, потребуется принудительная балансировка в сервисе.
Интервал профилактического осмотра зарядной системы — каждые 20 000 км или раз в год. В осмотр входит: проверка контактной группы порта, измерение переходного сопротивления, диагностика механизма блокировки, считывание истории ошибок зарядки. Это занимает 30–40 минут и позволяет выявить скрытые дефекты до того, как они приведут к обрыву сессии. Для тех, кто активно использует быструю зарядку (более 10 сессий в месяц), рекомендуем сократить интервал до 15 000 км.
Когда нельзя откладывать визит в сервис: красные флаги по теме зарядки BYD
Если обрывы происходят почти в каждой сессии, независимо от станции и уровня заряда — это сигнал критического дефекта. Продолжать эксплуатацию опасно: повреждение контактов прогрессирует, и в какой-то момент зарядка станет невозможна вообще. Запишитесь на диагностику BYD с понятным отчётом в ближайшие дни. Чем раньше локализуем причину, тем меньше объём ремонта и ниже итоговая стоимость.
Запах или видимые следы подгорания в зоне разъёма — это признак критического перегрева. Дальнейшая зарядка может привести к возгоранию. Прекратите использование порта и вызовите эвакуатор.
Перегрев порта или коннектора до температуры, когда к ним некомфортно прикасаться — ещё один красный флаг. Норма — лёгкое тепло, не более 50°C. Если разъём горячий (выше 60°C), это говорит о высоком переходном сопротивлении и начале разрушения контактов. Не ждите, пока пины оплавятся полностью. Приезжайте на осмотр, пока дефект локализован и поддаётся ремонту без замены всего порта.
Зарядка перестала стартовать даже на проверенных станциях — это может быть связано с полным отказом механизма блокировки или критическим повреждением контактов. Система не даст начать сессию, если не подтверждена блокировка коннектора или сопротивление изоляции вышло за допуски. В этом случае автомобиль фактически обездвижен, и требуется срочная диагностика с возможным ремонтом в день обращения.
Запись на диагностику и ремонт зарядной системы BYD в EVMaster
Мы работаем с китайскими электромобилями ежедневно и знаем типовые сценарии отказов зарядных систем BYD. Диагностика включает полное логирование сессии, измерение контактов, проверку протокола согласования и анализ защитных ограничений BMS. Вы получаете отчёт с графиками, замерами и фотофиксацией — без воды и общих фраз. Ремонт проводим по выявленной причине, а не методом замены блоков наугад. Это экономит ваше время и бюджет.
После работ проводим контрольную зарядку на той станции, где проявлялся симптом. Если сессия проходит стабильно, без обрывов и перегрева — работа принята. Вы получаете рекомендации по профилактике и оптимальному режиму зарядки под ваш сценарий эксплуатации. Для записи позвоните или оставьте заявку на сайте. Если ситуация критическая (запах, видимые повреждения, полный отказ зарядки) — сообщите об этом, и мы примем вас в приоритетном порядке.
