Ошибка OBC на BYD: почему не работает зарядка и что делать

В OBC BYD два похожих по симптомам сценария: программная нестабильность и реальная силовая неисправность. На глаз они выглядят одинаково — сессия рвётся, клиенту предлагают дорогую замену блока. Разделить эти случаи можно только по данным: как ведут себя силовые параметры, что показывают логи загрузки и повторяется ли сбой после корректного софт-цикла. Владелец теряет время и деньги, если диагностика идёт методом исключения без измерений под нагрузкой.

Первопричина подтверждается только после совпадения трёх фактов: повторяемый симптом, измеряемое отклонение от допуска и успешный контрольный прогон после адресного вмешательства.

Типичная жалоба звучит так: зарядка начинается нормально, но через 15–40 минут обрывается без видимой причины. Владелец пробует другую станцию — результат тот же. Панель показывает общую ошибку зарядки, но конкретики нет. В таких случаях важно зафиксировать условия: процент заряда на момент обрыва, температуру окружения, тип станции и мощность. Без этих данных диагностика превращается в угадывание, а ремонт — в замену узлов наугад.

Почему зарядка обрывается на BYD и какие узлы проверять первыми

Симптом «зарядка обрывается на 20–80%» может указывать на несколько независимых причин. Программный сбой проявляется плавающим поведением: после перезапуска автомобиля зарядка идёт нормально, но через несколько циклов симптом возвращается. Аппаратная неисправность стабильна и усиливается под нагрузкой — например, при высокой мощности DC или длительной AC-сессии. Третий вариант — смешанный случай, когда софтовая нестабильность маскирует реальный дефект силовой части. Разделить эти сценарии можно только через последовательную проверку с фиксацией параметров на каждом этапе.

Программная нестабильность и конфликты версий ПО

Обновления прошивки OBC и батарейного контроллера иногда вносят несовместимость в протокол согласования зарядки. Автомобиль начинает сессию, но через несколько минут теряет связь со станцией из-за рассинхронизации таймингов. В логах появляются коды P1AEE или communication faults без физических отклонений по напряжению и току. Проверка версий ПО и сравнение с актуальными релизами производителя помогает выявить такие случаи. Если после обновления симптом исчезает и не возвращается в контрольных циклах — причина была в софте, а не в железе.

Деградация контактной группы зарядного порта

Силовые контакты порта работают при токах до 250 А на DC и нагреваются при каждой сессии. Со временем на поверхности образуется окисная плёнка, переходное сопротивление растёт, контакт греется ещё сильнее. Автомобиль фиксирует превышение температуры и обрывает зарядку для защиты. Симптом проявляется стабильно на высокой мощности и пропадает на медленной AC. Измерение миллиомметром показывает сопротивление выше нормы, тепловизор подтверждает локальный перегрев. Очистка и восстановление контактов решает проблему без замены всего порта.

Продолжать зарядку при повторяющемся обрыве и нагреве порта опасно: ускоряется деградация контактов и растёт риск короткого замыкания.

Просадка напряжения 12V под нагрузкой OBC

OBC управляется от бортовой сети 12V, и при её просадке ниже критического порога блок теряет питание управляющей логики. Зарядка обрывается с кодом P33E6 или общей ошибкой системы. Причина может быть в слабой вспомогательной батарее, окисленных клеммах или неисправном DC-DC преобразователе. Проверка напряжения в покое ничего не покажет — нужно измерять под реальной нагрузкой, когда OBC активен. Если напряжение падает ниже 11,5 В при старте зарядки, система отключается для самозащиты. Устранение дефекта по цепи 12V восстанавливает стабильность зарядки без вмешательства в OBC.

Пошаговая диагностика OBC на BYD перед принятием решения о ремонте

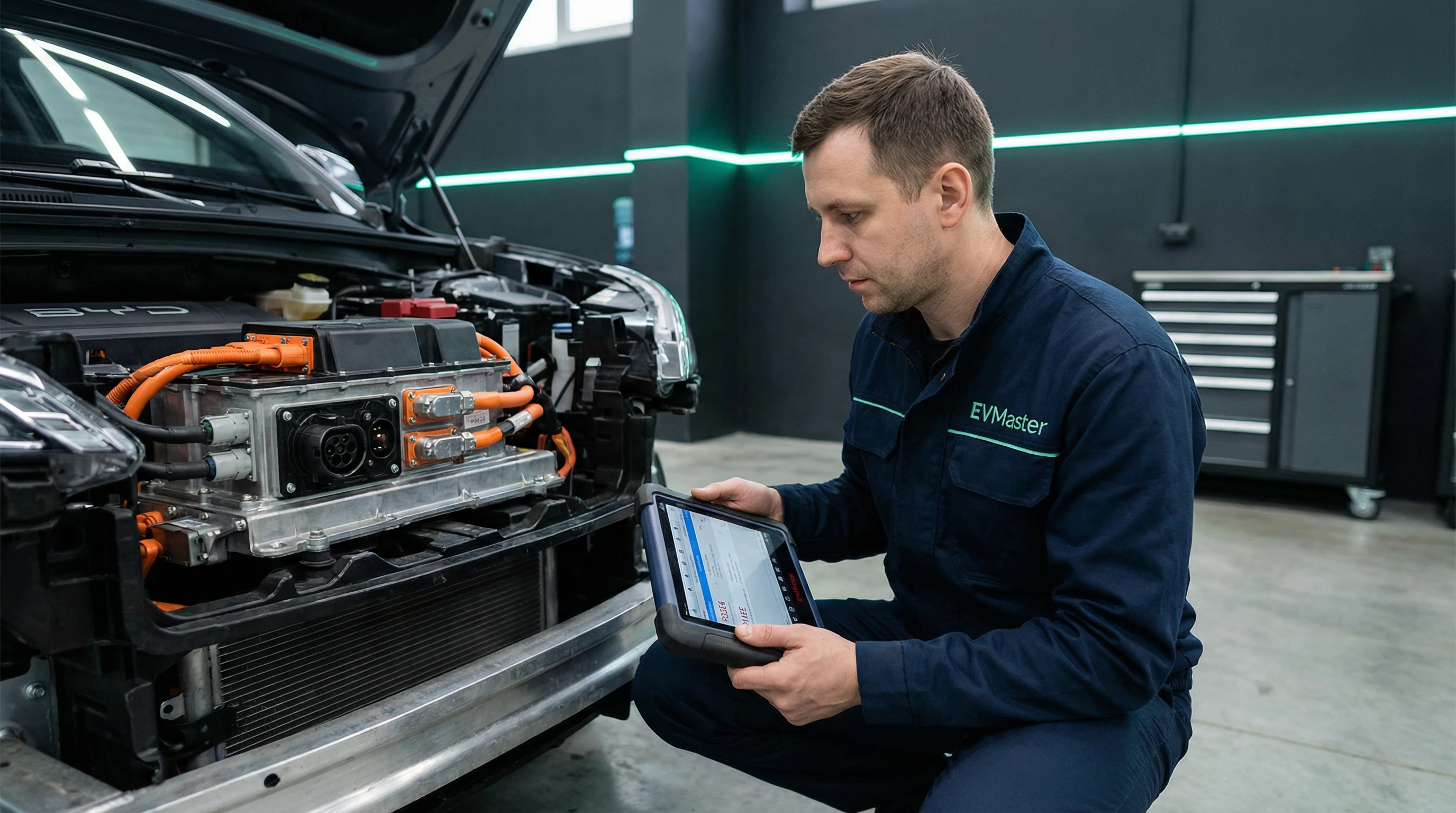

Диагностика начинается с воспроизведения симптома в контролируемых условиях. Мастер фиксирует SoC, температуру окружения и батареи, тип станции и момент обрыва зарядки. Это даёт базовую картину: проблема связана с тепловым режимом, мощностью или программной логикой. Следующий шаг — считывание DTC со стоп-кадром параметров. Коды P33E6, P1AEE или B2485 сами по себе мало что говорят, но вместе с данными о напряжении, токе и температуре в момент события они указывают на конкретный узел. Без этого контекста любая интерпретация ошибки остаётся гипотезой.

Шаг 1. Подтверждение жалобы в воспроизводимом сценарии

Мастер запускает зарядку на станции с известными параметрами и фиксирует момент обрыва. Записываются SoC, температура батареи и окружения, мощность станции, длительность сессии до сбоя. Если симптом повторяется в двух циклах подряд при одинаковых условиях — это подтверждает стабильность дефекта. Плавающее поведение указывает на программную или коммуникационную причину. Данные этого шага становятся эталоном для проверки результата после ремонта.

Шаг 2. Считывание DTC и анализ стоп-кадра параметров

Сканер снимает активные и сохранённые коды ошибок из OBC, BMS и смежных блоков. Приоритет — коды P33E6, P1AEE и связанные с ними freeze-frame данные: напряжение, ток, температура, состояние коммуникации в момент события. Если стоп-кадр показывает просадку 12V ниже 11,5 В или скачок температуры порта выше 70°C — это прямое указание на физический дефект. Отсутствие отклонений в параметрах при наличии кода ошибки говорит о программной нестабильности или ложном срабатывании защиты.

Шаг 3. Проверка цепей питания 12V и массы под нагрузкой

Мультиметр подключается к клеммам вспомогательной батареи и контрольным точкам OBC. Мастер запускает зарядку и фиксирует напряжение в момент активации блока. Норма — 13,5–14,7 В под нагрузкой, просадка больше 1 В указывает на проблему по цепи питания. Дополнительно проверяется падение напряжения на массовых соединениях: больше 0,2 В — признак окисления или слабого контакта. Если дефект найден здесь, дальнейшая проверка OBC не требуется до устранения проблемы по 12V.

Шаг 4. Диагностика коммуникации CAN/LIN и управляющих сигналов

Осциллограф подключается к шинам CAN и LIN для анализа стабильности обмена между OBC, BMS и зарядным портом. Мастер ищет пропуски кадров, искажения сигнала или задержки ответа. Параллельно проверяются управляющие сигналы CP и PP для AC-зарядки: форма ШИМ, уровни напряжения и переходы между состояниями. Отклонения здесь указывают на дефект в цепи управления или неисправность контроллера порта. Если коммуникация стабильна, а симптом остаётся — фокус смещается на силовую часть OBC.

Шаг 5. Перекрёстная проверка на эталонном оборудовании

Автомобиль подключается к другой станции с известными исправными параметрами или к диагностическому стенду. Если симптом исчезает — проблема была во внешней инфраструктуре, а не в автомобиле. Если обрыв повторяется — дефект подтверждён, и можно переходить к адресному ремонту. Этот шаг исключает ложные выводы и экономит время владельца на ненужных вмешательствах.

Типовые коды при дефекте OBC: P33E6 (ошибка управления зарядкой), P1AEE (сбой коммуникации с портом), B2485 (превышение температуры силового узла).

После диагностики мастер получает полную картину: какой узел вышел за допуск, при каких условиях проявляется дефект и что нужно для его устранения. Это основа для прозрачной сметы и гарантии результата. В компьютерной диагностике BYD перед ремонтом каждый шаг документируется с указанием измеренных значений и применённых допусков.

Что делает EVMaster при подтверждённой неисправности OBC на BYD

Ремонт начинается только после того, как диагностика подтвердила конкретный дефект измерениями. Мастер устраняет найденную причину — контактную группу, проводку, элемент силовой части или программную нестабильность. Каждое вмешательство сопровождается контрольной проверкой: параметры должны вернуться в допуск, а симптом — исчезнуть в повторном тесте. Если после первого этапа ремонта проблема остаётся, проводится дополнительная диагностика смежных узлов. Цель — не просто убрать код ошибки, а восстановить стабильную работу зарядки с подтверждением результата в логах.

Этап 1. Устранение физического дефекта по результатам измерений

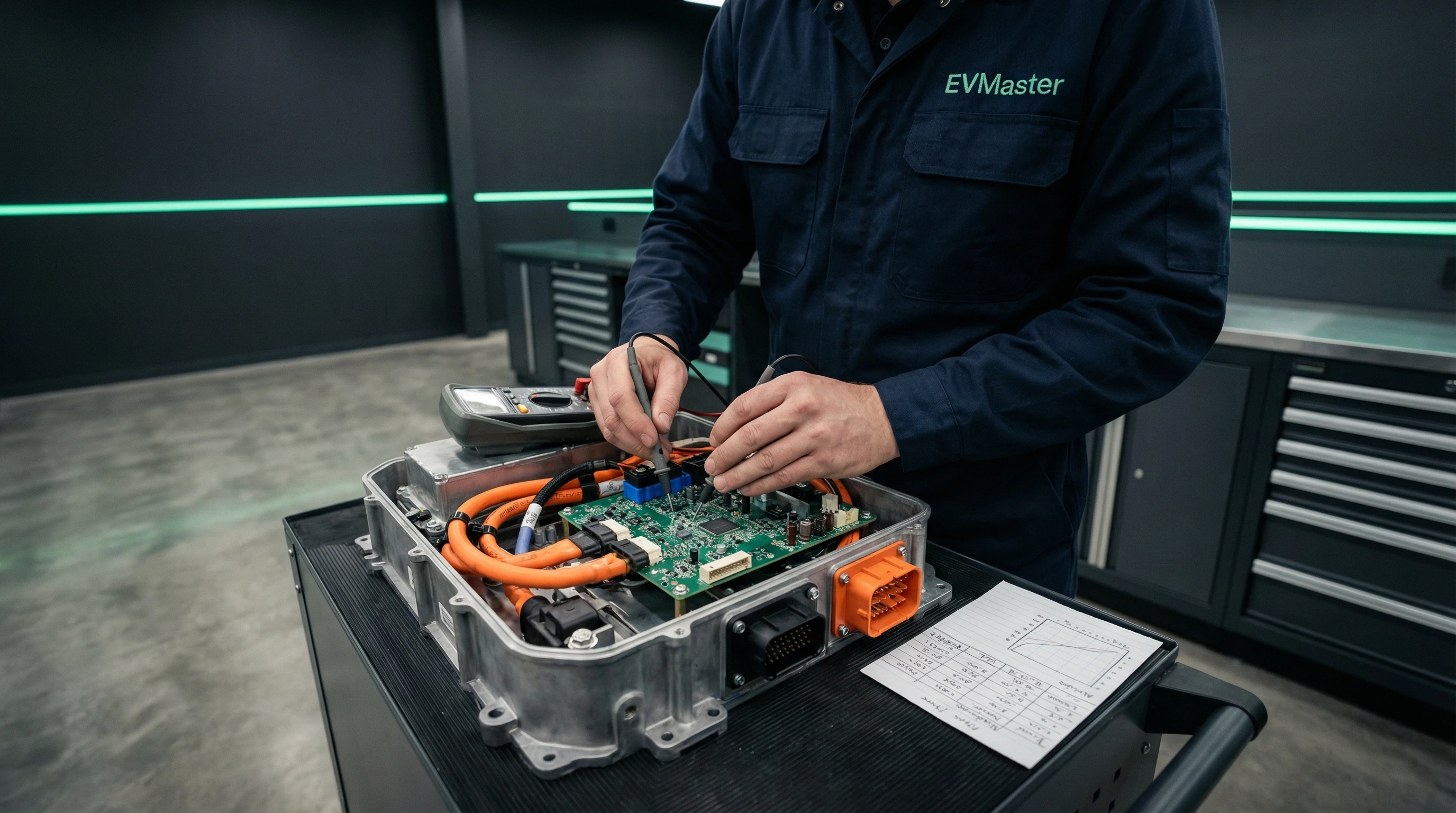

Если диагностика выявила окисление контактов порта — мастер разбирает узел, очищает поверхности и восстанавливает проводимость. При просадке 12V заменяется вспомогательная батарея или ремонтируется цепь питания. Дефект силовой части OBC требует компонентного ремонта или замены модуля — решение принимается по результатам дефектовки. Все работы выполняются строго по технологии производителя с соблюдением моментов затяжки и требований по изоляции. После физического вмешательства узел проходит первичную проверку мультиметром и тепловизором.

Этап 2. Сервисные процедуры блока и калибровки

OBC и связанные блоки проходят адаптацию через диагностический сканер: сброс счётчиков, обновление таблиц калибровок, синхронизация с BMS. Если доступно обновление ПО, устраняющее известные баги — оно устанавливается с проверкой совместимости версий. Мастер выполняет процедуру обучения системы новым параметрам и проверяет корректность записи данных в энергонезависимую память. Этот этап критичен для программных и смешанных случаев, когда аппаратный ремонт должен сопровождаться софтовой стабилизацией.

Этап 3. Термоконтроль под рабочей нагрузкой

Автомобиль подключается к зарядной станции, и мастер запускает полный цикл с контролем температуры ключевых точек. Тепловизор фиксирует нагрев контактов порта, силовых элементов OBC и соединительных шин. Норма для контактов — не выше 55°C при токе 100 А, для силовой части OBC — не выше 70°C при номинальной мощности. Превышение указывает на остаточный дефект или неполное устранение причины. Если температуры в норме, а зарядка идёт стабильно — переходим к финальной проверке коммуникации.

Этап 4. Повторение исходного сценария отказа и сбор отчёта

Мастер воспроизводит условия, при которых проявлялся симптом: тот же SoC, температура, мощность станции. Зарядка должна пройти без обрывов, коды ошибок не должны появиться в памяти блоков. Сканер фиксирует параметры сессии: напряжение, ток, температуру, стабильность коммуникации. Данные сравниваются с исходными из диагностики — отклонения должны быть устранены. Владелец получает протокол с графиками до/после и рекомендациями по эксплуатации.

Весь процесс занимает от нескольких часов до суток в зависимости от сложности дефекта. Ключевое отличие профильного ремонта BYD с контролем результата — прозрачность на каждом этапе и документированное подтверждение устранения причины.

Профилактика проблем с OBC и регламент обслуживания для владельцев BYD

Большинство отказов OBC можно предотвратить регулярной проверкой смежных систем. Вспомогательная батарея 12V требует контроля напряжения каждые 6 месяцев: просадка под нагрузкой указывает на скорую замену. Контакты зарядного порта нужно осматривать раз в год на предмет окисления и следов нагрева. Если автомобиль часто заряжается на высокой мощности DC — интервал сокращается до 6 месяцев. Обновления ПО стоит устанавливать по мере выхода, особенно если производитель указывает на исправление багов зарядки. Эти простые действия снижают риск внезапного отказа и продлевают ресурс силовой части OBC.

• Проверка напряжения 12V под нагрузкой каждые 6 месяцев или 10 000 км.
• Осмотр контактов зарядного порта на предмет окисления и следов перегрева раз в год.
• Контроль версий ПО OBC и BMS с установкой актуальных обновлений по мере выхода.
• Очистка вентиляционных каналов OBC от пыли и загрязнений каждые 20 000 км.
• Диагностика коммуникации CAN/LIN при появлении любых нестабильных симптомов.

Зимой особое внимание — прогреву батареи перед зарядкой на высокой мощности. Холодная батарея ограничивает ток, OBC работает в нештатном режиме, растёт нагрузка на управляющую логику. Если автомобиль стоял на морозе больше 12 часов, начните зарядку на низкой мощности AC или дайте батарее прогреться в движении. Это снижает термический стресс на силовую часть OBC и уменьшает риск программных сбоев. Летом избегайте зарядки сразу после длительной поездки на высокой скорости — дайте батарее остыть 15–20 минут.

Когда нельзя откладывать визит в сервис при проблемах с зарядкой BYD

Некоторые симптомы требуют немедленной диагностики, потому что указывают на риск полного отказа или угрозу безопасности. Если зарядка обрывается несколько раз за сутки и интервалы между сбоями сокращаются — система теряет стабильность, и следующий отказ может случиться в критический момент. Запах нагрева или следы подгорания на контактах порта говорят о высоком переходном сопротивлении и риске короткого замыкания. Нестабильность питания 12V с миганием приборной панели указывает на дефект, который затронет не только зарядку, но и другие системы автомобиля. В таких случаях продолжать эксплуатацию опасно — нужна диагностика в течение 1–2 дней.

Появление запаха нагрева, следов подгорания или нестабильности питания 12V требует немедленной диагностики — риск полного отказа и угрозы безопасности.

• Симптом повторяется несколько раз за сутки и становится длиннее по длительности.
• Появляется запах нагрева, следы подгорания или нестабильность питания 12V.
• Функция узла пропадает полностью либо отключается под нагрузкой.
• На панели одновременно загораются ошибки по смежным системам связи/питания.

Если автомобиль перестал заряжаться совсем — это не всегда означает полный отказ OBC. Причина может быть в защитной блокировке из-за критического отклонения параметров. Система отключает зарядку, чтобы предотвратить повреждение батареи или силовой части. Диагностика покажет, что именно вызвало блокировку и можно ли восстановить работу без замены дорогих узлов. Чем раньше начата проверка, тем выше шанс обойтись локальным ремонтом.

Как записаться на диагностику OBC в EVMaster и что подготовить к визиту

Запись на диагностику доступна через сайт, по телефону или в мессенджерах. Укажите марку, модель, год выпуска и опишите симптом максимально конкретно: когда проявляется, при каких условиях, как часто повторяется. Если есть коды ошибок с панели приборов — сфотографируйте их или запишите. Эта информация помогает мастеру подготовить нужное оборудование и сократить время диагностики. Перед визитом зарядите вспомогательную батарею 12V до полного уровня — это исключит ложные симптомы из-за её разряда.

На диагностике мастер воспроизведёт симптом, снимет данные с блоков и проведёт измерения под нагрузкой. Вы получите протокол с описанием найденных отклонений, рекомендациями по ремонту и прозрачной сметой. Если дефект требует заказа запчастей — вам сообщат сроки поставки и стоимость. После ремонта автомобиль проходит контрольный тест с фиксацией параметров до/после. Это гарантирует, что проблема устранена, а не временно замаскирована. Полный каталог услуг EVMaster для BYD доступен на сайте с описанием регламентов и условий гарантии.

EVMaster специализируется на китайских электромобилях и работает с BYD ежедневно. Мастера знают типовые отказы платформы, имеют актуальные технические бюллетени и оригинальное диагностическое оборудование. Это сокращает время поиска причины и исключает ненужные замены. Если вам нужно безопасное обновление ПО BYD или комплексная проверка перед покупкой — записывайтесь на удобное время, и мастер проведёт диагностику с полным отчётом о состоянии автомобиля.
