Сценарий часто стартует с едва заметных симптомов: неустойчивое проявление дефекта, а через неделю уже срывает планы и увеличивает расходы. Разберём, как для Пассивный балансир BMS BYD отделить реальную причину от догадок и не менять исправные детали. Покажем чёткий алгоритм: что проверить сразу, когда можно ехать своим ходом и в какой момент откладывать сервис уже рискованно.
Пассивный балансир BMS в BYD работает по простому принципу: разряжает более заряженные группы ячеек через резисторы, пока напряжение не выровняется. Проблема в том, что мощность этого процесса крайне мала — обычно 50–100 мА на группу. При разбросе в 100–150 мВ и коротких циклах зарядки система физически не успевает восстановить симметрию. Владелец видит стабильный разброс, BMS начинает ограничивать мощность «на всякий случай», а штатная балансировка продолжает работать вхолостую.
Ситуация усугубляется зимой и при частых коротких поездках: балансир активируется только при определённых условиях (высокий SoC, температура выше порога, покой автомобиля), и если эти условия не выполняются достаточно долго, разброс накапливается. Результат — преждевременные ограничения по току, снижение доступного запаса хода и ложное ощущение деградации батареи. В EVMaster мы разработали практический workaround, который использует штатные возможности BMS по максимуму и применяет активную процедуру только там, где пассивный режим уже не справляется.
Пассивный балансир — это не дефект конструкции, а компромисс между стоимостью, надёжностью и скоростью выравнивания. Задача сервиса — создать условия, при которых этот компромисс работает эффективно.
Почему пассивный балансир BYD не успевает выровнять группы ячеек
Первая причина — малая мощность рассеивания. 50–100 мА на группу означают, что для снижения разброса на 50 мВ при ёмкости группы 200 Ач потребуется несколько часов непрерывной работы балансира. Если зарядка завершается раньше или автомобиль сразу уезжает, процесс прерывается, и при следующем цикле разброс остаётся на прежнем уровне или даже растёт из-за неравномерного саморазряда.
Вторая причина — условия активации. BMS включает пассивный балансир не постоянно, а только при SoC выше 80–90%, температуре батареи в диапазоне 15–35°C и отсутствии активной нагрузки. Зимой в Минске температура батареи часто ниже порога, летом при быстрой зарядке может быть выше. В результате балансир либо вообще не запускается, либо работает урывками, не успевая завершить цикл.
Третья причина — накопленный дисбаланс. Если автомобиль долго эксплуатировался без контроля разброса (например, только быстрые зарядки до 80% и короткие поездки), разница между группами может достичь 150–200 мВ. При такой величине пассивному балансиру потребуется 10–15 часов непрерывной работы, что в реальных условиях недостижимо. BMS видит этот разброс, начинает ограничивать мощность разряда и заряда, чтобы не усугубить ситуацию, и владелец получает «непонятное» снижение динамики.
Игнорирование разброса приводит к тому, что BMS переходит в защитный режим: ограничивает ток, снижает доступную ёмкость и может зафиксировать коды P1A12 или P1AEE.
Как диагностировать реальную эффективность пассивного балансира в вашем BYD

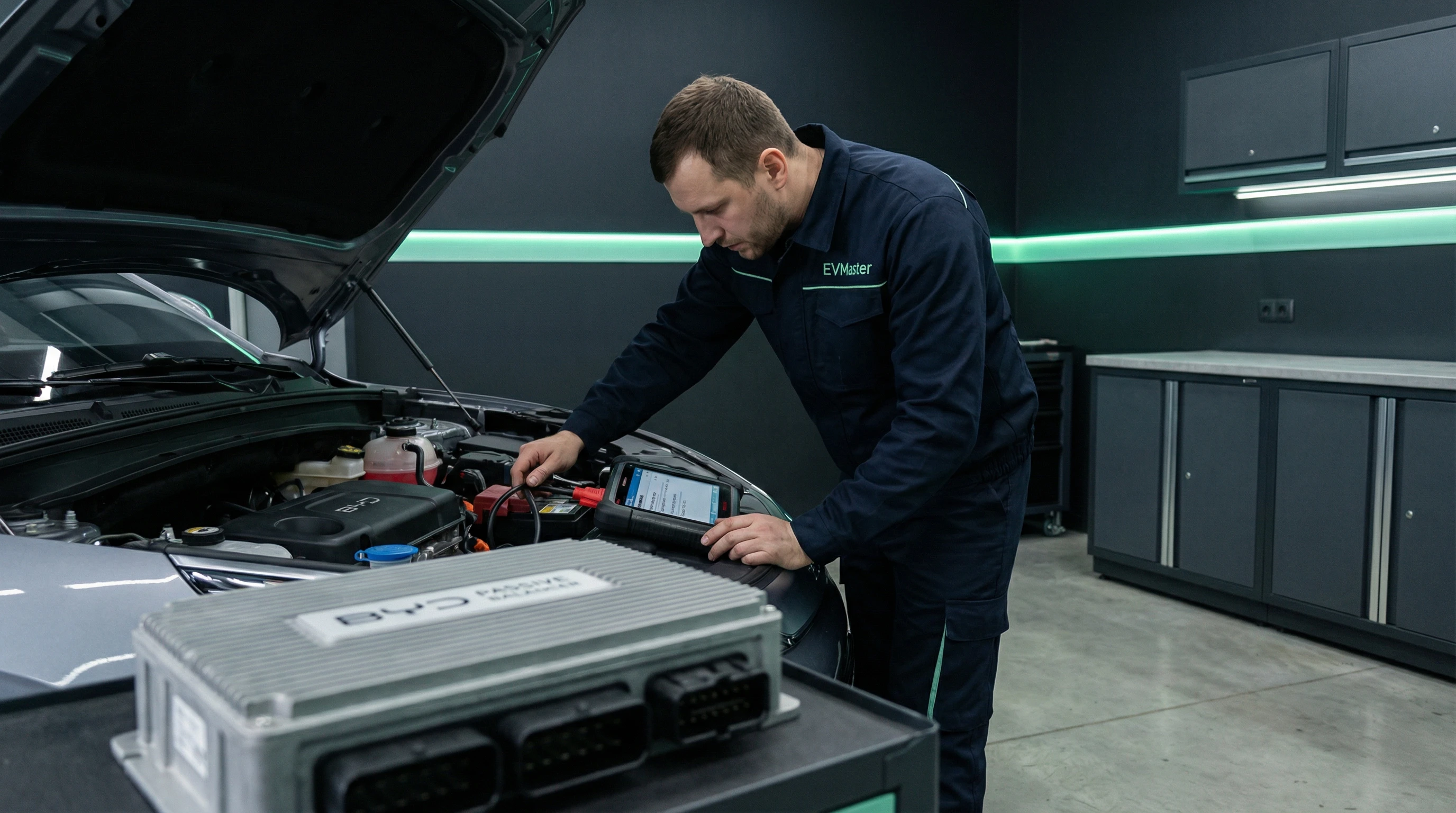

Диагностика начинается не с замены компонентов, а с анализа условий работы балансира и фактической динамики разброса. Мы используем компьютерную диагностику BYD перед ремонтом, чтобы зафиксировать исходное состояние и отследить изменения после корректирующих действий.
- Шаг 1. Фиксация текущего разброса и условий активации балансира
- Подключаем OEM-сканер, считываем напряжение всех групп ячеек при SoC 90–95% и температуре батареи в рабочем диапазоне. Записываем максимальный и минимальный уровни, вычисляем разброс. Проверяем, активен ли балансир в данный момент (параметр Balancing Status в live-data). Если балансир не включается при выполнении всех условий, это указывает на проблему в самой BMS или её калибровке, а не в ячейках.
- Шаг 2. Оценка скорости выравнивания в штатном режиме
- Оставляем автомобиль подключённым к зарядке на 6–8 часов после достижения 100% SoC (режим «длинного окна»). Повторно снимаем напряжения групп и сравниваем с исходными. Если разброс уменьшился на 20–30 мВ, пассивный балансир работает корректно, но ему нужно больше времени. Если изменений нет или разброс вырос, проблема глубже: либо одна из групп имеет повышенный саморазряд, либо BMS некорректно управляет балансировкой.
- Шаг 3. Проверка температурного профиля и условий окружающей среды
- Измеряем температуру батареи в начале и конце цикла балансировки. Если температура ниже 10°C или выше 40°C, балансир может не активироваться или работать с пониженной эффективностью. Также проверяем, нет ли локальных перегревов в зоне конкретных групп — это может указывать на внутренний дефект ячейки или проблему с термоменеджментом.
- Шаг 4. Анализ истории кодов ошибок и стоп-кадр параметров
- Считываем сохранённые DTC (P1A12 — дисбаланс ячеек, P1AEE — ошибка балансировки, U0293 — потеря связи с модулем BMS) и смотрим стоп-кадр: при каком SoC, температуре и токе зафиксирована ошибка. Это помогает понять, была ли проблема разовой (например, из-за резкого охлаждения) или системной.
Типичные коды при проблемах балансировки: P1A12 (Cell Voltage Imbalance), P1AEE (Balancing Circuit Fault), U0293 (Lost Communication with BMS Module).
Практический workaround: как восстановить симметрию групп без замены батареи
Если диагностика показала, что пассивный балансир работает, но не успевает из-за коротких циклов или накопленного разброса, мы применяем комбинированный подход. Сначала создаём оптимальные условия для штатной балансировки, затем — при необходимости — используем активную процедуру по безопасному протоколу. Весь процесс выполняется в рамках профильного ремонта BYD с контролем результата.
Настройка режима «длинного окна» для эффективной штатной балансировки
Рекомендуем владельцу провести 2–3 цикла зарядки до 100% с последующим подключением к сети на 8–10 часов. Это даёт балансиру максимальное время работы при стабильных условиях. Важно, чтобы температура батареи была в диапазоне 15–30°C — при необходимости прогреваем батарею перед зарядкой (короткая поездка 10–15 км) или охлаждаем (ожидание в тени). После каждого цикла фиксируем разброс и оцениваем динамику.
Активная балансировка при выраженном разбросе
Если штатный режим не даёт результата за 3 цикла или разброс превышает 150 мВ, переходим к активной процедуре. Используем внешний балансировочный модуль, который подключается к диагностическому разъёму BMS и управляет разрядом конкретных групп с контролируемым током 200–500 мА. Процедура занимает 4–6 часов, выполняется под постоянным мониторингом температуры и напряжения. После завершения проверяем разброс — он должен снизиться до 30–40 мВ.
Параллельно корректируем режим зарядки: если владелец использовал только быстрые зарядки до 80%, рекомендуем чередовать их с медленными до 100% хотя бы раз в неделю. Это поддерживает калибровку BMS и даёт балансиру регулярное окно для работы. Также проверяем, нет ли паразитного потребления в покое — оно может приводить к неравномерному разряду групп и накоплению дисбаланса.
Активная балансировка — это не замена штатной системы, а разовая процедура для восстановления симметрии. После неё пассивный балансир снова справляется с поддержанием баланса.
Контроль качества и подтверждение результата
После процедуры проводим контрольный цикл: зарядка до 100%, поездка с разрядом до 20%, повторная зарядка до 100%. Снимаем напряжения групп на каждом этапе и строим график. Если разброс остаётся в пределах 40–50 мВ и не растёт при повторных циклах, результат достигнут. Владелец получает отчёт с параметрами до/после и рекомендациями по режиму эксплуатации.
| Параметр | До процедуры | После процедуры | Норма |
|---|---|---|---|
| Разброс групп при 100% SoC | 135 мВ | 38 мВ | до 50 мВ |
| Ограничение мощности разряда | активно с 60% SoC | отсутствует | отсутствует |
| Активность балансира | нестабильная | стабильная при SoC > 85% | стабильная |
| Коды ошибок | P1A12 (сохранённый) | отсутствуют | отсутствуют |
Профилактика дисбаланса и регламент контроля для владельцев BYD
Чтобы пассивный балансир работал эффективно, нужно создать ему условия. Основное правило — регулярные полные циклы зарядки с «длинным окном». Рекомендуем раз в 7–10 дней заряжать автомобиль до 100% и оставлять подключённым к сети на ночь (минимум 6 часов после завершения зарядки). Это даёт балансиру время на выравнивание и поддерживает калибровку BMS.
Второе правило — контроль температуры батареи перед зарядкой. Зимой, если автомобиль стоял на морозе, лучше сначала прогреть батарею короткой поездкой (10–15 км), а затем ставить на зарядку. Летом, наоборот, избегайте зарядки сразу после интенсивной езды — дайте батарее остыть 20–30 минут. Балансир работает эффективнее в диапазоне 15–30°C.
Третье правило — периодический контроль разброса. Раз в 3–4 месяца или перед дальней поездкой имеет смысл заехать на экспресс-диагностику и проверить напряжения групп. Если разброс начал расти (с 40 до 80 мВ за месяц), это сигнал скорректировать режим зарядки или провести внеплановую балансировку. Раннее выявление проблемы экономит время и деньги.
- Полная зарядка до 100% с «длинным окном» раз в неделю
- Контроль температуры батареи перед зарядкой (целевой диапазон 15–30°C)
- Чередование быстрых и медленных зарядок
- Экспресс-диагностика разброса групп раз в 3–4 месяца
- Избегание глубоких разрядов ниже 10% SoC
Когда нельзя откладывать визит в сервис и чем это грозит
Есть ситуации, когда ждать «само пройдёт» опасно. Первый красный флаг — разброс групп растёт, несмотря на правильные циклы зарядки. Если вы провели 2–3 полных цикла с «длинным окном», а разброс увеличился или остался на уровне 120–150 мВ, это указывает на проблему в конкретной группе ячеек или в управлении BMS. Дальнейшая эксплуатация ускорит деградацию слабой группы и может привести к её необратимому повреждению.
Второй флаг — частые ограничения мощности в штатной езде. Если BMS начинает резать ток разряда уже при 60–70% SoC или ограничивает зарядку на уровне 80%, это защитная реакция на дисбаланс. Игнорирование приведёт к тому, что доступная ёмкость батареи сократится, а динамика автомобиля станет непредсказуемой.
Ошибки P1A12, P1AEE или U0293, появляющиеся повторно после сброса, требуют немедленной диагностики. Это не программный сбой, а сигнал о реальной проблеме в батарейном контуре.
Третий флаг — локальный перегрев в зоне батареи. Если после зарядки или интенсивной езды вы замечаете, что определённая область батарейного отсека ощутимо теплее остальных, это может указывать на внутренний дефект ячейки или проблему с охлаждением. Перегрев ускоряет деградацию и в крайних случаях может привести к термическому разгону.
Четвёртый флаг — резкое падение запаса хода без изменения стиля езды. Если за месяц доступный пробег на одной зарядке сократился на 15–20%, а вы не меняли маршруты и не включали климат активнее обычного, проблема в батарее. Это может быть как дисбаланс, так и деградация конкретных ячеек, но в любом случае требуется диагностика.
- Разброс групп выше 120 мВ после 3 правильных циклов
- Ограничение мощности при SoC выше 60%
- Повторяющиеся коды P1A12, P1AEE, U0293
- Локальный перегрев батарейного отсека
- Падение запаса хода на 15–20% за месяц
Запись на диагностику пассивного балансира BYD в EVMaster
Если вы заметили признаки дисбаланса или хотите проверить эффективность балансировки перед дальней поездкой, запишитесь на диагностику в EVMaster. Мы проведём полный анализ состояния батареи, оценим работу пассивного балансира и предложим оптимальное решение — от корректировки режима зарядки до активной балансировки. Все параметры фиксируем до и после процедуры, чтобы вы видели реальный результат.
В стоимость диагностики входит считывание напряжений всех групп ячеек, анализ условий активации балансира, проверка температурного профиля и истории ошибок. Если потребуется активная балансировка, согласуем объём работ и сроки до начала процедуры. После завершения вы получите отчёт с рекомендациями по режиму эксплуатации и интервалам контроля.
Для записи позвоните по телефону на сайте или оставьте заявку через форму обратной связи. Укажите модель BYD, год выпуска и краткое описание симптомов — это поможет нам подготовить необходимое оборудование и выделить достаточное время для диагностики. Также вы можете ознакомиться с полным каталогом услуг EVMaster для BYD и выбрать дополнительные опции, если планируете комплексное обслуживание.
Мы работаем с BYD всех поколений и знаем особенности балансировки для каждой модели. Если у вас Atto 3, Han, Tang или Seal, наши специалисты учтут специфику конкретной BMS и подберут оптимальный протокол балансировки. Также предлагаем безопасное обновление ПО BYD, если диагностика покажет, что проблема связана с устаревшей версией прошивки BMS.
